12V 24V 汎用 電動ウインチ ワイヤレス操作キット リモコン:ブルー

商品説明

12V/24V電動ウインチ・パワーゲート等のワイヤレス化ができます。ワイヤレス操作範囲は約30mあります。リモコンは2個付属していますので便利です。シンプルかつコンパクトで操作ミスも起こりにくい設計になっています。

商品詳細

・動作電圧: 12V/24V

・最大電力:60W

・ワイヤレス範囲: 約30m(障害物なし)

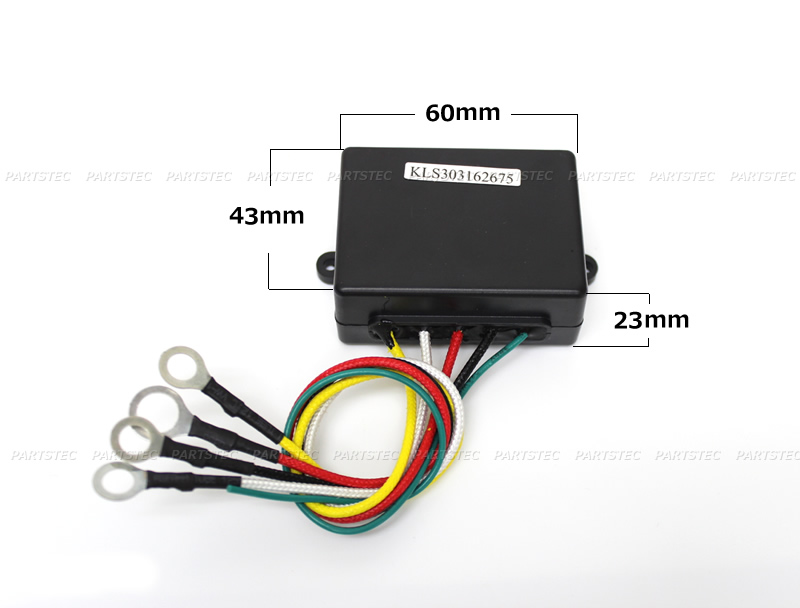

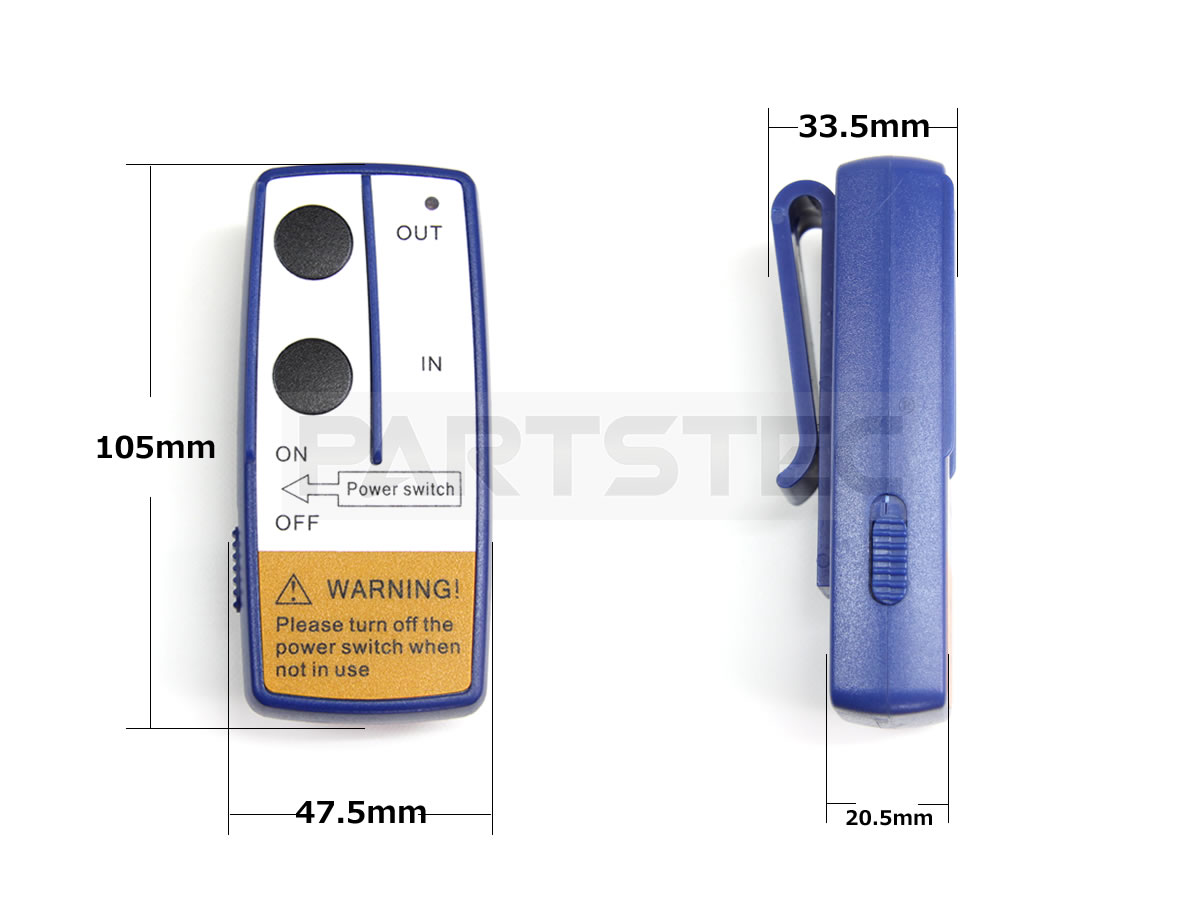

・サイズ: 画像でご確認ください。

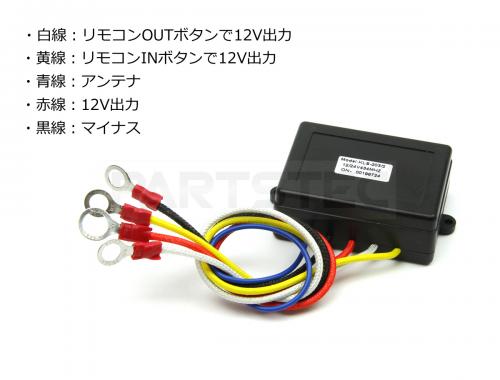

【配線】

・赤線: 12V/24V入力

・黒線: アース

・黄線: INボタンで12V/24V出力

・白線: OUTボタンで12V/24V出力

・青線: アンテナ

【使用上の注意】

※リモコンIN/OUTボタンは押している間だけ出力します。

※IN/OUTボタンは同時に出力できません。

※受信機の出力線はリレーをコントロールするための配線です。ウインチモーターなど消費電力の高い配線に直接繋げると破損の原因になります。

※リレーは容量に余裕のあるものをご使用ください。

※電源にスイッチを増設するなど安全にご使用ください。

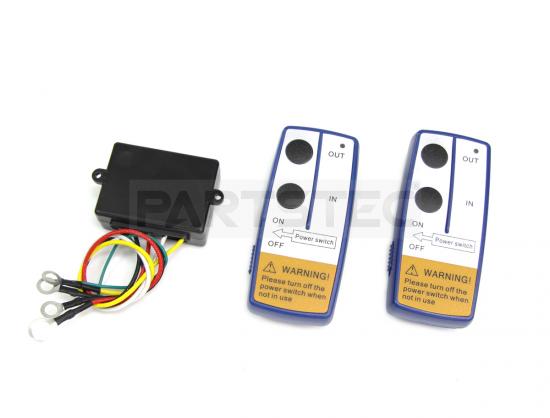

セット内容

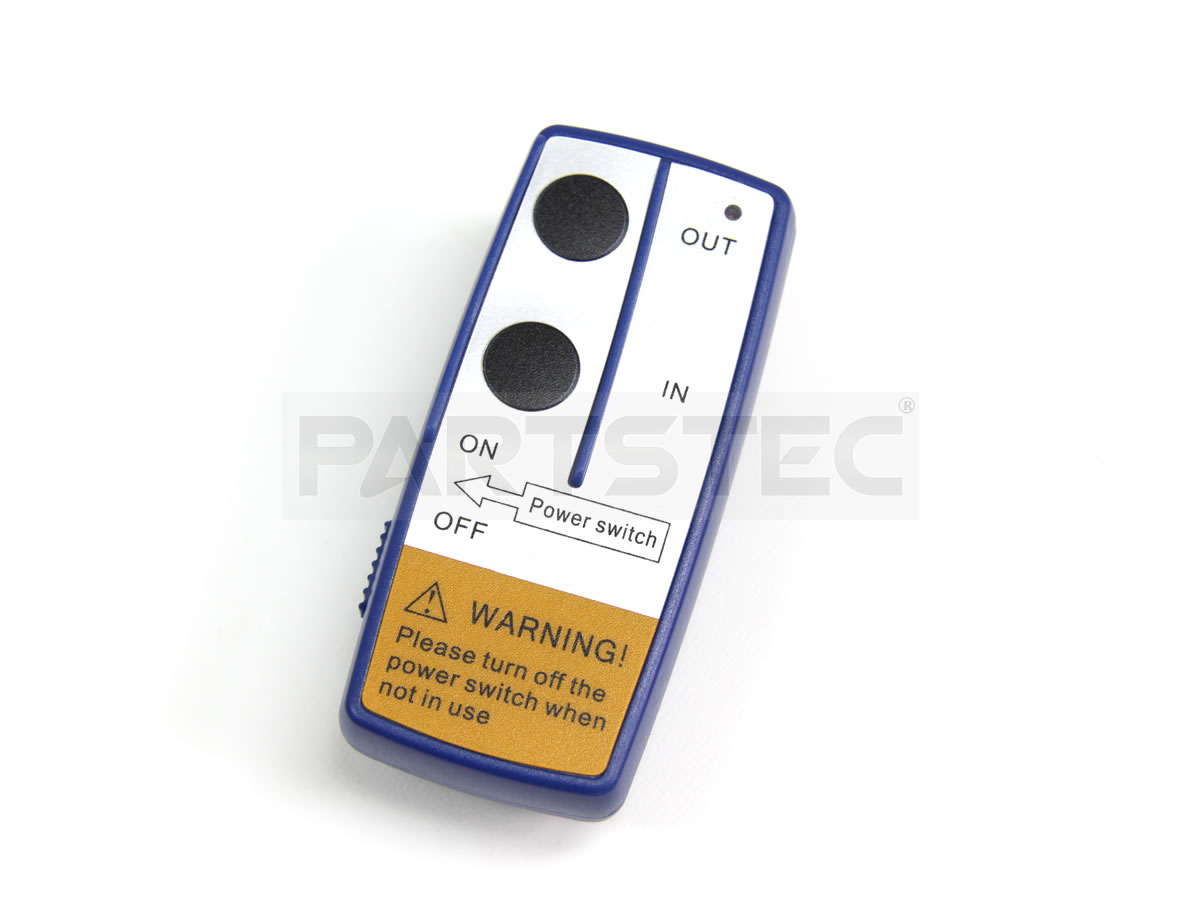

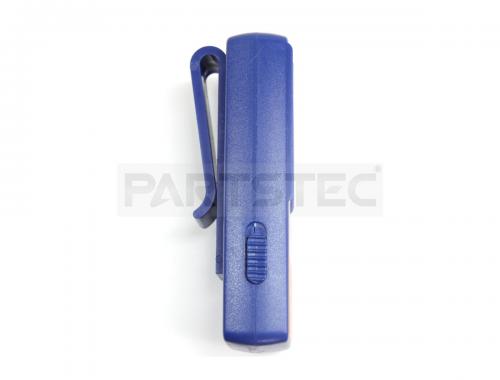

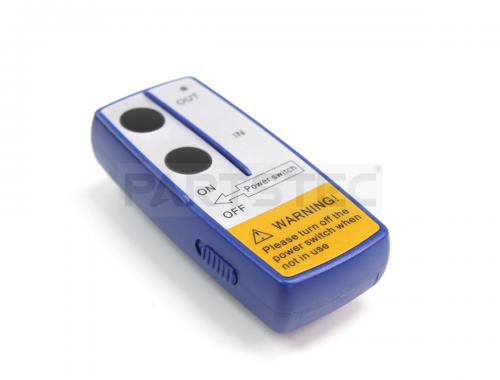

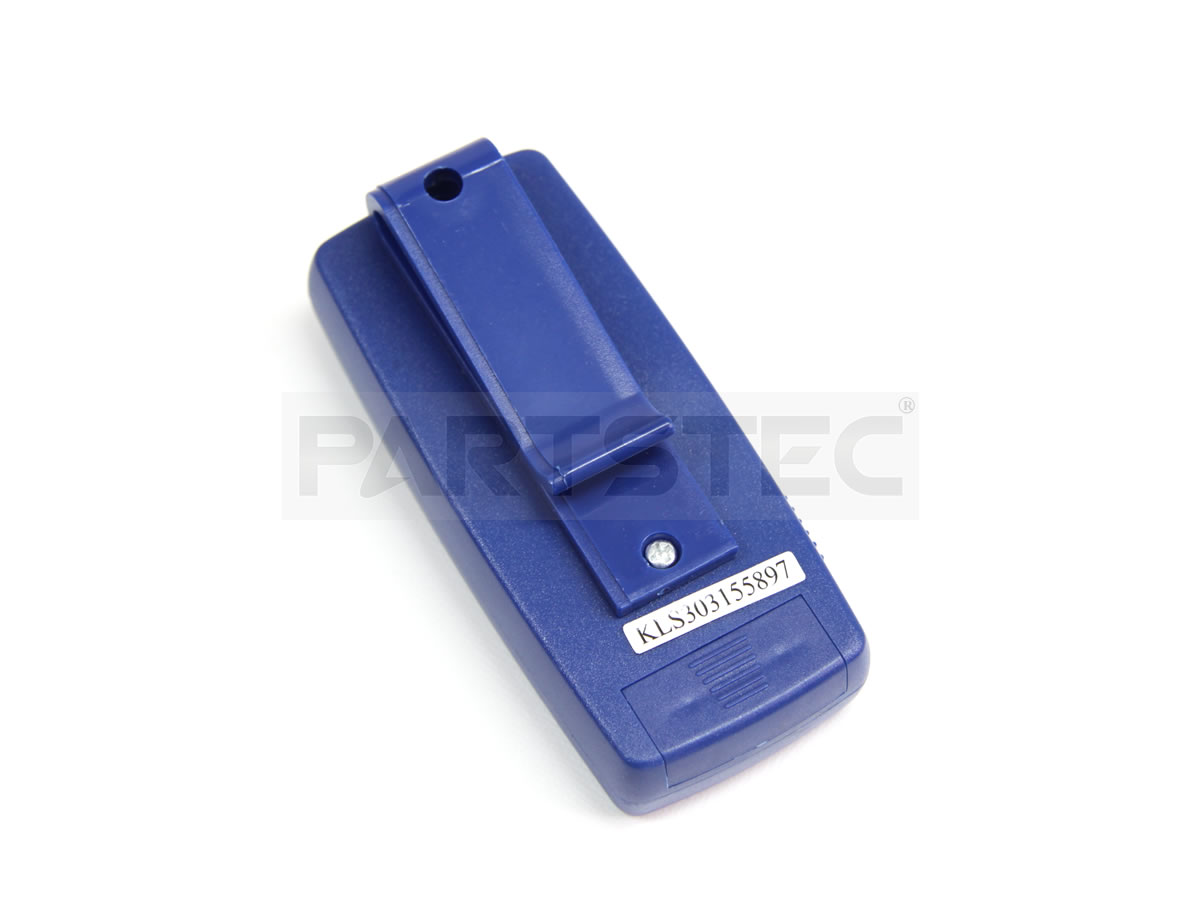

・リモコン(電池LRV08)　×2

・受信機　×1

参考適合

・汎用品　12/24V

注意事項

※取り付けには加工が必要になります。自信のない方は専門業者にご依頼をお願いいたします。

※使用上の注意をご確認ください。

※輸入品のため、ご利用には支障のない程度の小傷や汚れ等が付いている場合がございます。予めご了承ください。

参考データ

・作業時間(指数)　:120分(2)
