商品説明
ドアロック連動にてドアミラーが自動開閉できるパーツです。純正キーレスでアンサーバック機能が付いていないお車に装着した場合、ドアミラーの動作によりロック・アンロックの確認が出来ます。スマートキー / プッシュスタート / 社外品キーレスキット等全てに対応可能です。電動格納ミラー装備の国産車であればほぼ全ての車両に装着可能です。本製品を装着後もミラー格納ボタンで操作可能です。装着後も車両側ミラースイッチは通常通りご利用頂けます。ACCオン後はドアロック・アンロックに関わらずミラーは連動しません。
結線方法
・ACC連動 (キーレスロックでミラー格納、ACCオンまたはイグニッションオンでミラー復帰)
桃色以外の配線を全て結線してください。桃色配線は絶縁処理を行ってください。この際ミラー開閉スイッチは開くの状態にしておきます。※
・キーレス連動 (キーレスロックでミラー格納、アンロックでミラー復帰)
全ての配線を結線してください。この際、車両側ミラースイッチは開く、または中立の状態にしておきます。※
※ お好みの連動パターンにより結線方法が異なります。1つの結線で2パターンの連動を選べる機能ではありません。
参考適合
・ドアロック作動の際、ロック時、アンロック時それぞれのマイナス信号が取れる車種
・ACCがONの時にドアミラーが作動し、ミラー開閉動作時、プラス側・マイナス側が入れ替わる車種
※車両によって取り付ける際、別途リレーが必要となる車種がございます。(30系エスティマ等)
※ACCオフ後しばらくの間ミラー格納スイッチでの操作が可能な車種で、ミラー格納スイッチに中立の設定が無い車種につきましては正常な動作が得られない可能性がございますのでご注意下さい。車種例:マツダ CX-5など
※ドアロックコントロール方式がプラスコントロールの車輌(一部のアメリカ車や欧州車)に取り付ける際は別途リレーが必要になる場合がございます。
セット内容

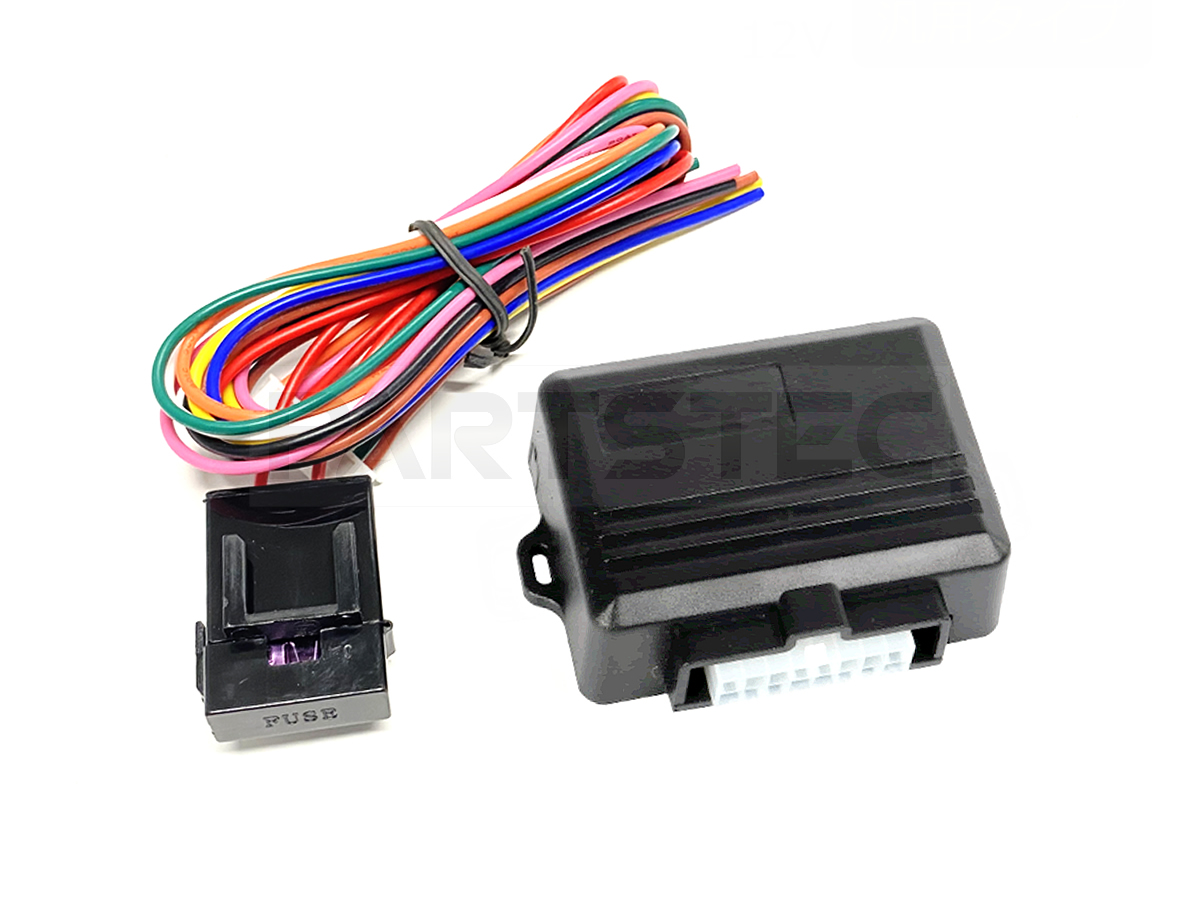

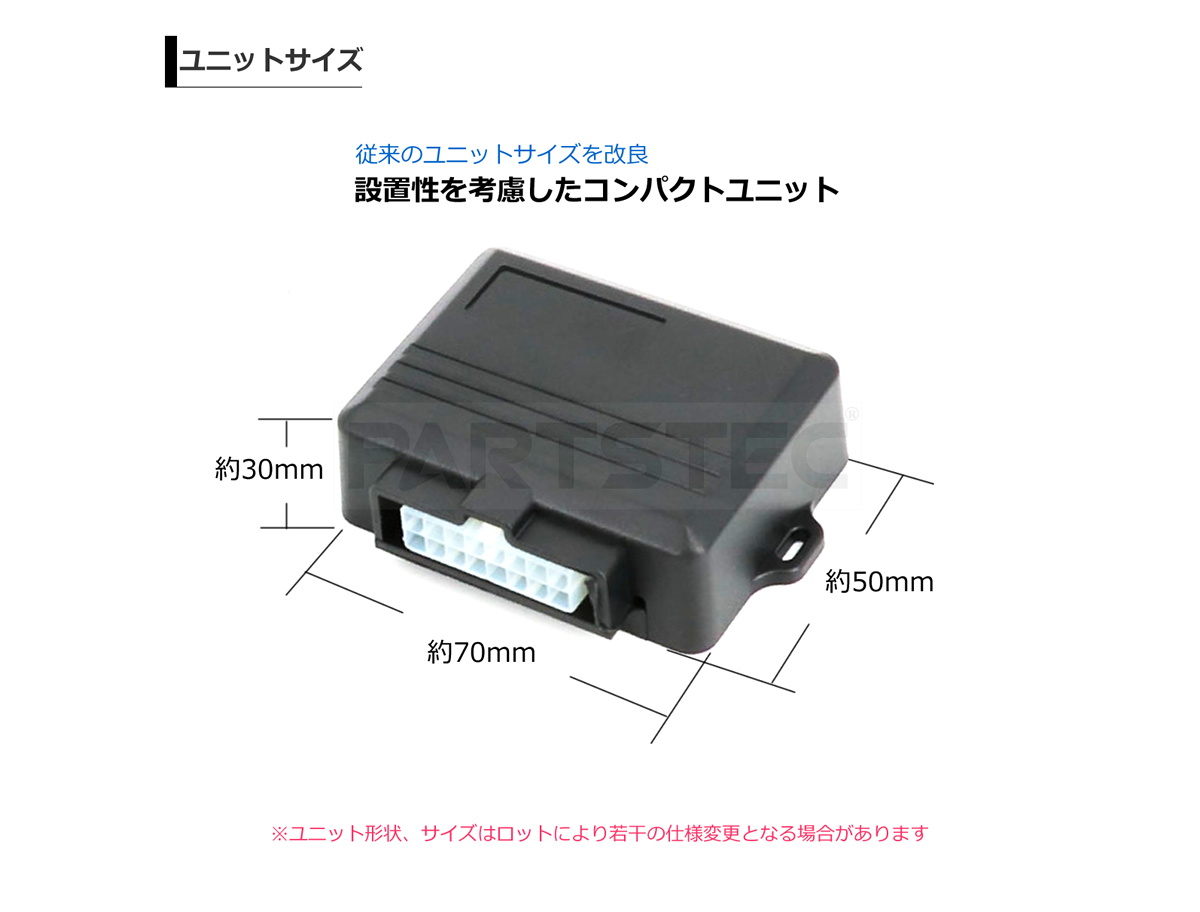

・ユニット本体×1

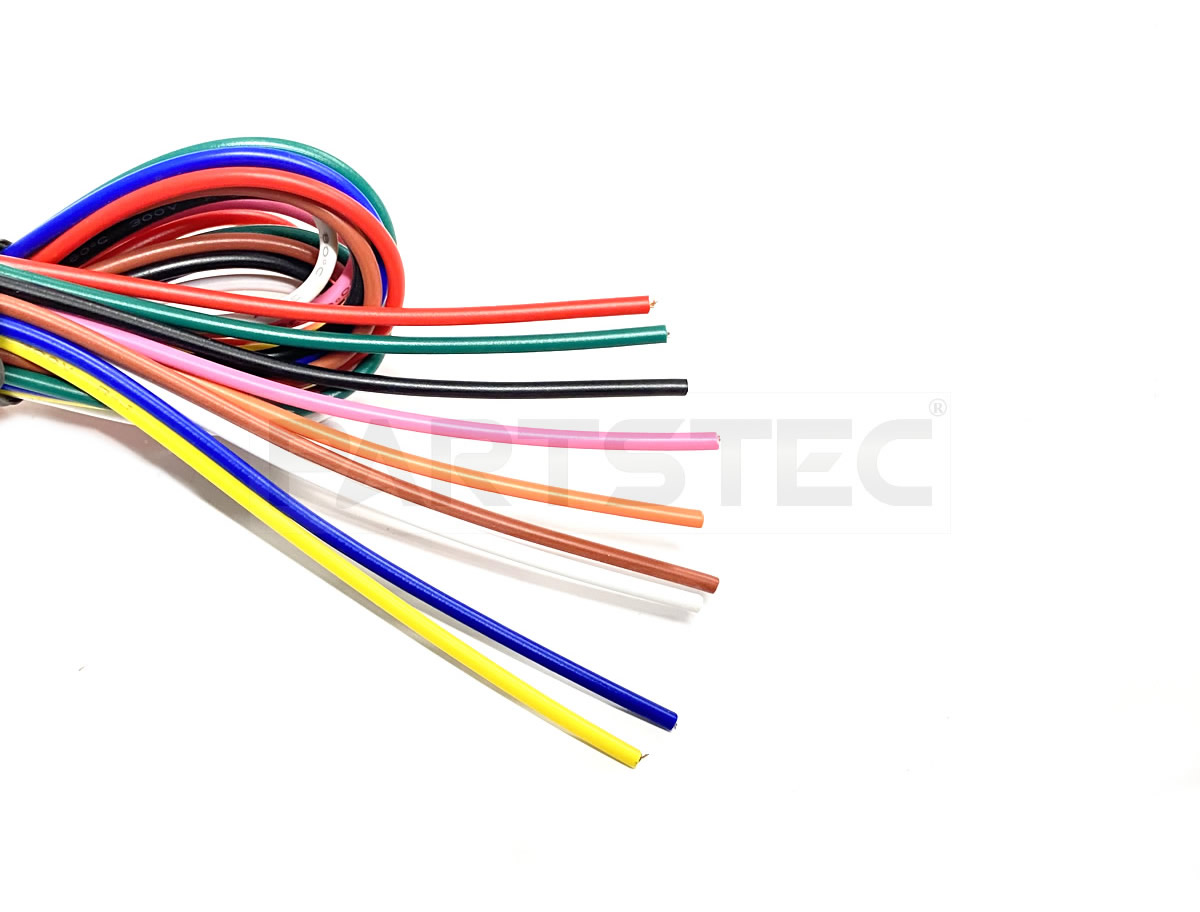

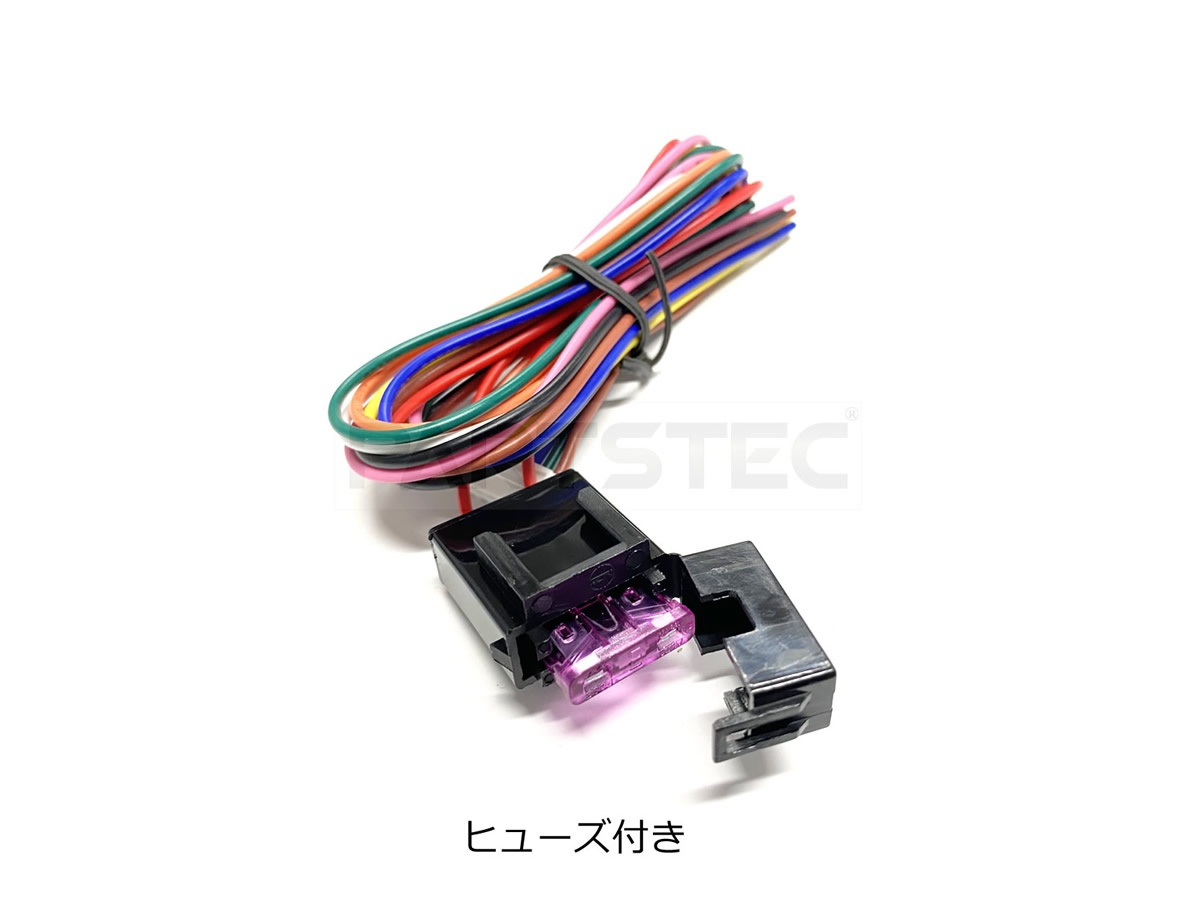

・ハーネス×1

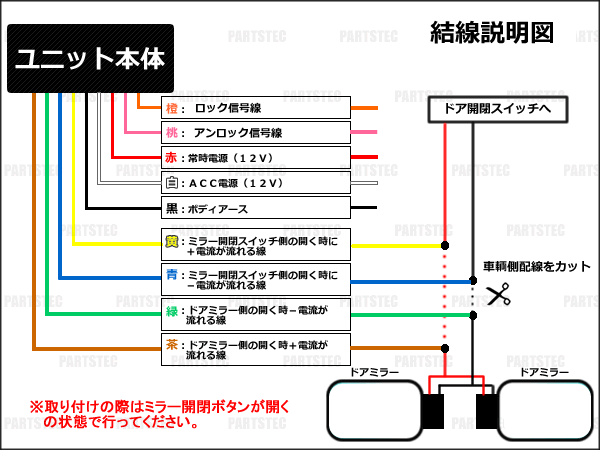

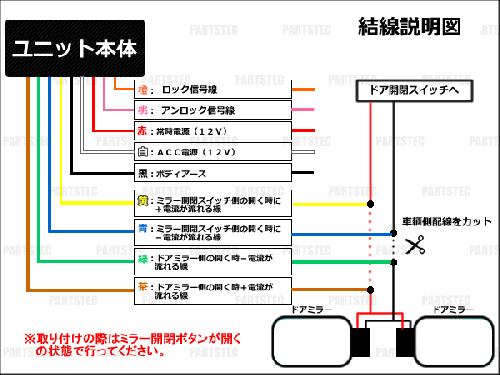

・簡易結線図 ×1 ※
※ 車種別専用の結線図ではございません。
注意事項
※車両側ミラー格納スイッチは常に開く(ミラー/OPEN)側の設定で本製品をお使い下さい。走行中にスイッチを動作された方は、エンジン停止前には開くに戻してからエンジンを停止してください。
※電動格納機能なしのドアミラーには取付できません。
※車種により結線箇所が異なりますので必ず取付車両の配線情報をお調べした上で結線を行なってください。
※車内のミラースイッチが格納位置の場合、またキーがACC/ONの時は連動しません。
参考データ
・作業時間(指数) : 120分(2)
※作業時間について
